天線罩透波率測試方法,兩種材質區別

天線罩透波率測試方法?

網友回復：可以拿兩個喇叭對著放置，一發一收，進行校準，然后將罩子放在兩個喇叭中間，查看信號的衰減，就可以得到透波率了。
答：這顯然是外行瞎說的。

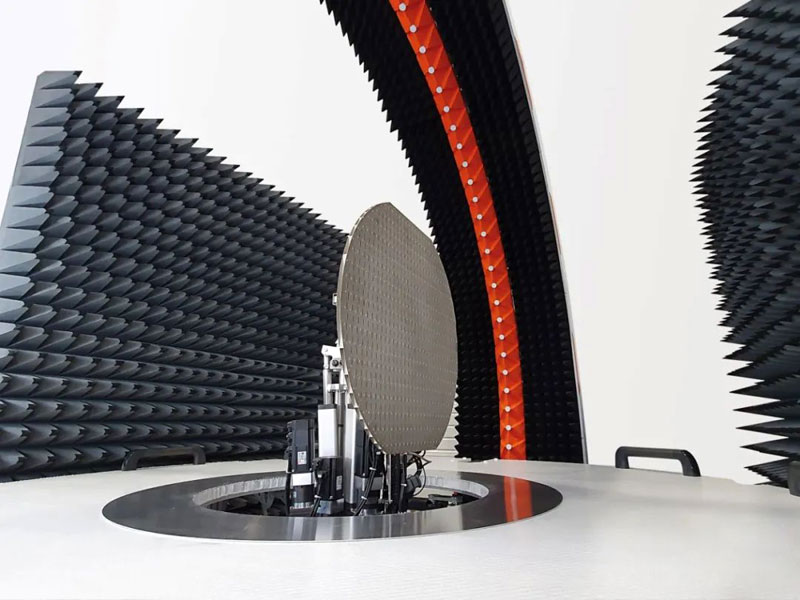

專業測試機構

天線罩的透波率要明確波的頻率范圍，不同頻率的測試方法和設備完全不同，比較權威的單位是航天207所，是微波電性能測試的計量機構，航空621也可以測。

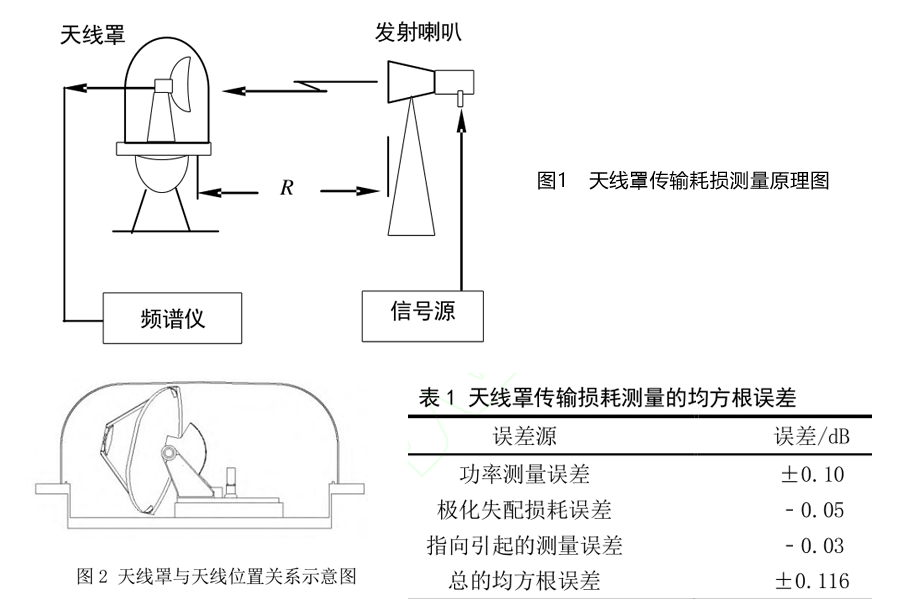

天線罩傳輸耗損測量示意圖


如何天線罩材質

天線罩一般要求透波率90%以上，設計時應該在結構強度和其他環境條件允許的前提下盡可能地薄，1節省成本，2降低損耗。

通常玻璃鋼天線罩與UPVC天線罩的透波率相差甚微的， 測試出來也就0.1-0.2dB區別吧， 但是玻璃鋼的堅固優勢明顯, 對天線的保護比較好，國內有些UPVC的罩子, 特別是比較寬的, 手按上去會下陷不少距離, 這樣的產品在實際應用中, 受風荷振動等影響時, 是否會造成輻射單元和罩體距離變化, 甚至天線反射底板的周期形變形而影響電性能?  因為很多環境試驗只測試天線在震動前后的電性能，而不測震動中的性能。

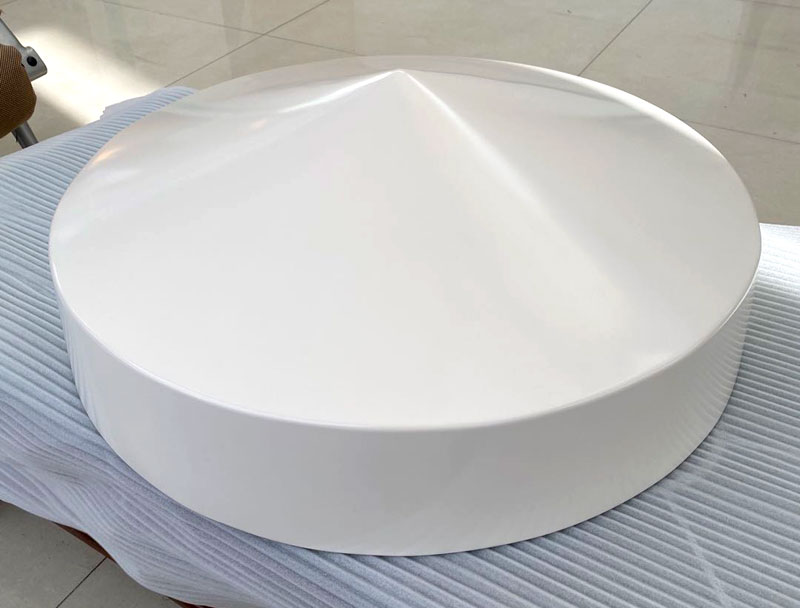

玻璃鋼天線罩實物


綜合考慮機械強度等因素，目前國外還是傾向于用玻璃鋼外罩。

目前，雅日天線罩用透波材料主要是采用玻璃纖維復合材料。玻璃纖維重量輕、環向強度好；電氣絕緣性佳、透波性強（透波率高達98％以上），無電感應渦流；耐腐蝕、耐紫外線、抗老化、抗沖擊，在-45~110℃惡劣環境中依然性能良好，并且能夠適用于各種復雜的環境；可用于制作基站天線、軍用通訊、船舶、高鐵天線及大型會議場所等通訊外罩。
